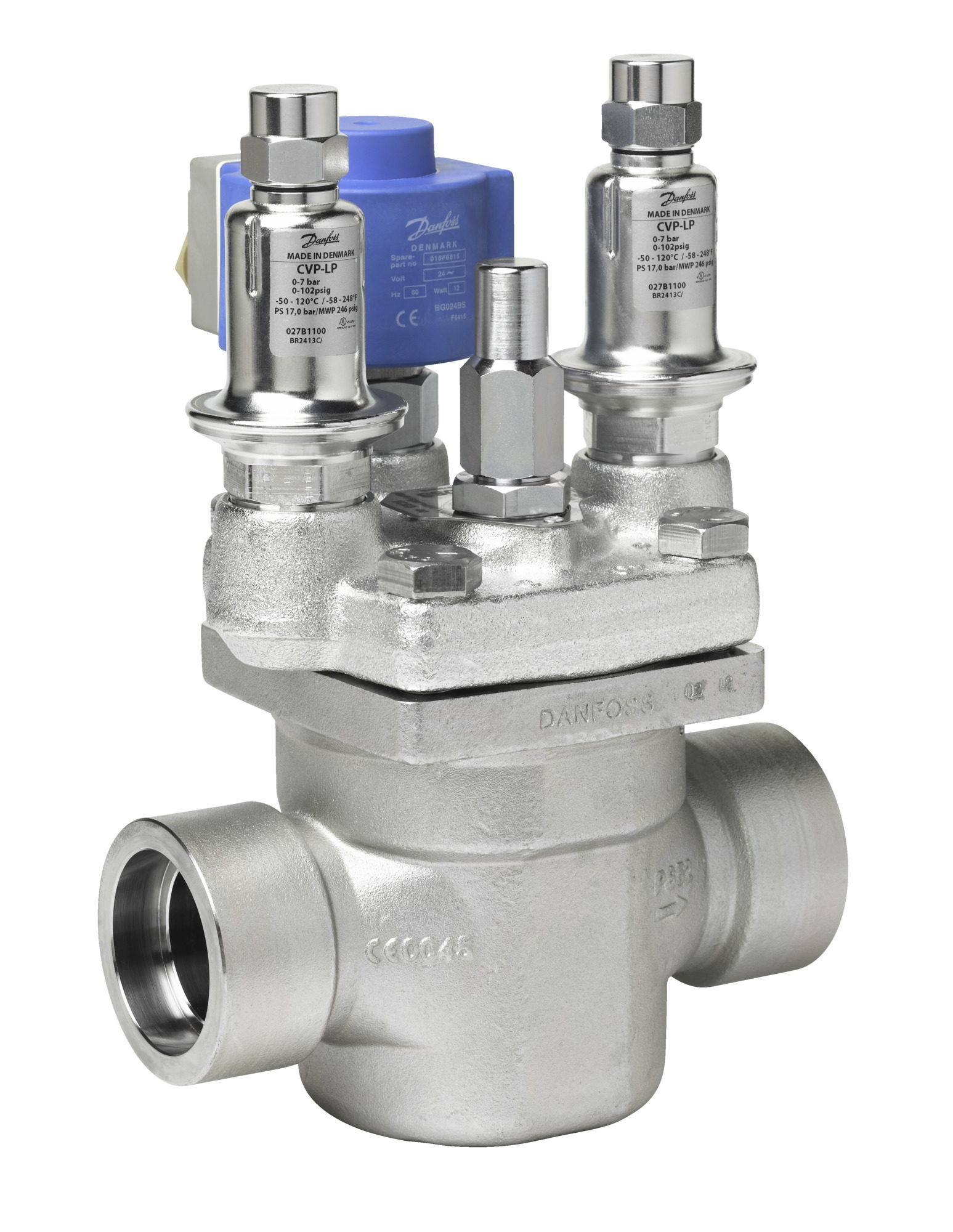

ICS 50 Клапан регулятор давления

---

Температура рабочей среды, °С
    -60 ... +120
Максимальное рабочее давление (PN), бар изб.
    52
Количество пилотных штуцеров
    3



L, мм
    200
H3, мм
    120
Температура рабочей среды, °С
    -60 ... +120
Класс герметичности затвора
    "А" (нет видимых утечек при испытании) по ГОСТ 9544 – 2015
Максимальное рабочее давление (PN), бар изб.
    52
L2, мм
    15
L?, мм
    51
B2, мм
    91
Размер корпуса клапана DN, мм
    50
H?, мм
    59
H2, мм
    181
B?, мм
    63
H4, мм
    93
Рабочая среда
    ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Количество пилотных штуцеров
    3
Вес, кг
    9,2
Пропускная способность Kvs, м?/ч
    44
Тип присоединения, мм
    50 SOC (2") - под сварку со втулкой, ANSI
